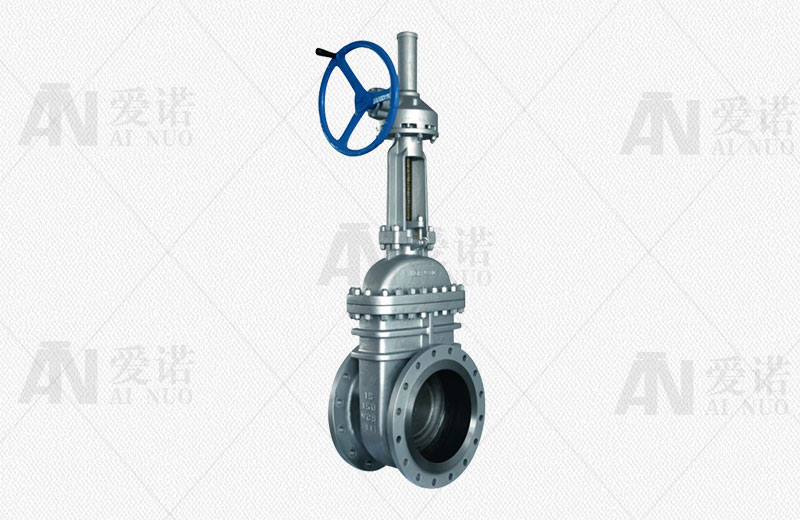

美标大口径闸阀


产品型号:Z541H/W/Y
公称通径:2"~48"
公称压力:150Lb〜1500Lb
主体材料:碳钢,不锈钢,合金钢,双相钢
驱动方式:手轮,齿轮,电动,气动
基本标准:API 600,BS1414,ASME B16.34
法兰连接:ASME B16.5,ASME B16.47,
对焊连接:ASME B16.25
面对面维度:ASME B16.10,EN558
压力-温度等级:ASME B16.34
测试:API 598,BS 6755,ASME B16.34
产品详情

一、美标大口径闸阀简介

       闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。

      从最简单的美标闸阀到极为复杂的自控系统中所用的各种美标阀门,其品种和规格相当繁多。此阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。


二、美标大口径闸阀
产品结构特点

1、产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。

2、600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

4、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

5、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

6、1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。

7、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

三、主要连接与外形尺寸

DN 150Lb凸面法兰RF
mm in L D D1 D2 b Z-φd H D0
15 1/2 108 89 60.5 35 11.5 4-φ16 165 100
20 3/4 117 98 70 43 13 4-φ16 190 100
25 1 127 108 79.5 51 14.5 4-φ16 230 120
32 11/4 140 117 89 63.5 16 4-φ16 245 120
40 11/2 165 127 98.5 73 17.5 4-φ16 285 150
50 2 178 152 120.5 92 19.5 4-φ19 325 150
65 21/2 190 178 139.5 105 22.5 4-φ19 350 180
80 3 203 190 152.5 127 24 4-φ19 380 200
100 4 229 229 190.5 157 24 8-φ19 460 200
125 5 254 254 216 186 24 8-φ22 630 250
150 6 267 279 241.5 216 25.5 8-φ22 635 250
200 8 292 343 298.5 270 2 8-φ22 765 280
250 10 330 406 362 324 30.5 12-φ26 895 300
300 12 356 483 432 381 32 12-φ26 1080 350
350 14 381 533 476 413 35 12-φ29 1295 350
400 16 406 497 540 470 37 16-φ29 1435 400
450 18 432 635 578 533 40 16-φ32 1625 400
500 20 457 699 635 584 43 20-φ32 1830 450
600 24 508 813 749.5 692 48 20-φ35 2175 500
650 26 559 786 745 711 41.5 36-φ22 2235 550
700 28 610 837 795 762 44.5 40-φ22 2310 600
750 30 610 887 846 813 44.5 44-φ22 2695 600
800 32 660 941 900 864 46 48-φ22 3710 -
900 36 711 1057 1011 972 52.5 44-φ26 3925 -
1000 40 811 1175 1121 1080 56 44-φ29 4320 -
