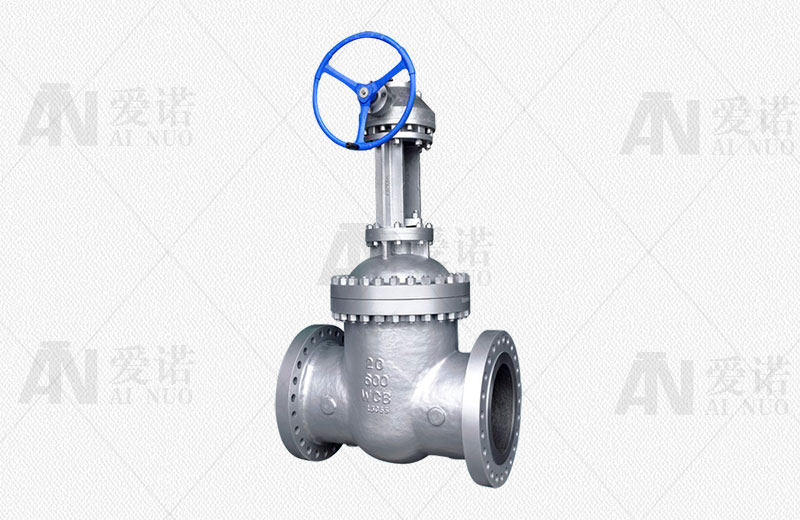

美标伞齿轮闸阀


产品型号:Z541H/W/Y
公称通径:NPS1/2"~40"
公称压力:Class150~2500Lb
主要材质:ASTM A216 WCB
驱动方式:手轮,齿轮,电动,气动
设计与制造:API 600,BS1414,ASME B16.34
法兰连接:ASME B16.5,ASME B16.47,
对焊连接:ASME B16.25
压力-温度等级:ASME B16.34
测试:API 598,BS 6755,ASME B16.34
产品详情

一、美标伞齿轮闸阀特点

1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4、通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。
5、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。

二、美标伞齿轮闸阀标准 STD

设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力 -温度

试验 -检验

APl 600

ASME B16.10

ASME B16.5

ASTM B16.25

ASME B16.34

APl 598


压力试验

公称压力 PN(Lb)

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MDa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873


三、美标伞齿轮闸阀主要零件材料

壳体

ASTM A216 WCB

ASTM A351 CF8

闸板

WCB

CF8

CF8M

Monel

阀杆

F6a

F304

F316

Monel

F304

闸板密封面

13Cr 13Cr STL

304 STL

316 STL

Monel

304 304 STL

阀座密封面

13Cr  STL STL

304 STL

316 STL

Morel

304 STL STL



四、美标伞齿轮闸阀主要外形尺寸

DN 150Lb凸面法兰RF
mm in L D D1 D2 b Z-φd H D0
15 1/2 108 89 60.5 35 11.5 4-φ16 165 100
20 3/4 117 98 70 43 13 4-φ16 190 100
25 1 127 108 79.5 51 14.5 4-φ16 230 120
32 11/4 140 117 89 63.5 16 4-φ16 245 120
40 11/2 165 127 98.5 73 17.5 4-φ16 285 150
50 2 178 152 120.5 92 19.5 4-φ19 325 150
65 21/2 190 178 139.5 105 22.5 4-φ19 350 180
80 3 203 190 152.5 127 24 4-φ19 380 200
100 4 229 229 190.5 157 24 8-φ19 460 200
125 5 254 254 216 186 24 8-φ22 630 250
150 6 267 279 241.5 216 25.5 8-φ22 635 250
200 8 292 343 298.5 270 2 8-φ22 765 280
250 10 330 406 362 324 30.5 12-φ26 895 300
300 12 356 483 432 381 32 12-φ26 1080 350
350 14 381 533 476 413 35 12-φ29 1295 350
400 16 406 497 540 470 37 16-φ29 1435 400
450 18 432 635 578 533 40 16-φ32 1625 400
500 20 457 699 635 584 43 20-φ32 1830 450
600 24 508 813 749.5 692 48 20-φ35 2175 500
650 26 559 786 745 711 41.5 36-φ22 2235 550
700 28 610 837 795 762 44.5 40-φ22 2310 600
750 30 610 887 846 813 44.5 44-φ22 2695 600
800 32 660 941 900 864 46 48-φ22 3710 -
900 36 711 1057 1011 972 52.5 44-φ26 3925 -
1000 40 811 1175 1121 1080 56 44-φ29 4320 -
