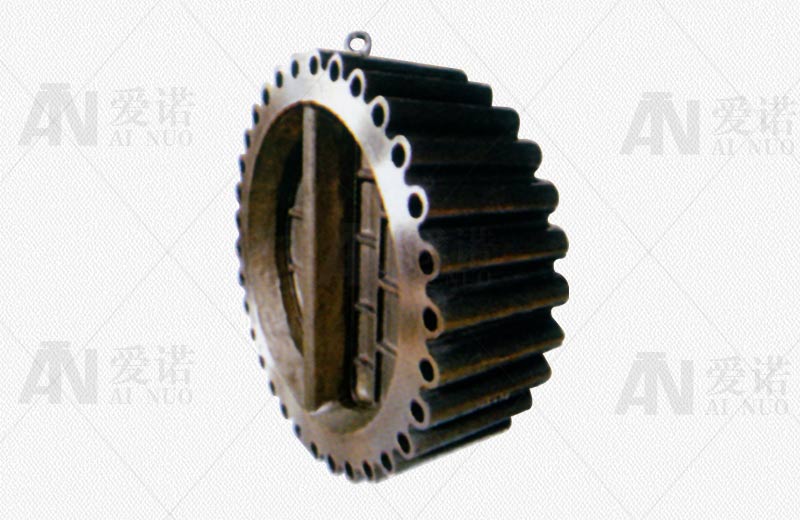

凸耳对夹双瓣止回阀


产品型号:FV075
公称通径:NPS8~60" (DN200~1500mm)
公称压力:Class150~900Lb
设计制造标准:API594,API 6D,ASME B16.34
结构长度:API 594,API 6D,ASME B16.10
连接端:ASME B16.5,ASME B16.47
试验标准:API 598,API 6D
产品详情

美标对夹凸耳双瓣止回阀简述:

       对夹凸耳双瓣止回阀产品标准有GB、JB、API、JIS、DIN、BS、EN、SH、GH等,根据不同要求,采用的材料有:WCB、A105、C5、WC6、WC9、CF8、F304、CF3、F304L、CF8M、F316、CF3M、F316L、F51、F321、20合金钢、C95800铝青铜及特材质等,产品广泛用于石化、天然气、城建、炼油、电力、电站、水处理、泵站等领域。

美标对夹凸耳双瓣止回阀结构特点:

A、对夹凸耳双瓣止回阀结构长短、体积小、重量轻、为阀门安装、搬运、存放及管道布置带来很大便利,并能节省成本。
B、降低了线震动,为了把线震动降低到最小限度或排除线震动,必须在液流有机会逆流之前尽快关闭止回阀。双瓣止回阀当中的每个瓣片尺寸只有全结构止回阀瓣尺寸的一半,它所经历是降低了流体阻力,并可以更加快速地移动到关闭位置。它们的旋转半径只有常规止回阀的一半。其从打开位置到关闭位置的前沿距离减半,从而把行程时间降低至50%
C、双瓣止回阀减少水锤,各全结构旋启式止回阀对比,双瓣式止加回阀的瓣片已经被大大地降低了重量,其能够把砰击和水锤现象降低到最小限度。


美标对夹凸耳双瓣止回阀规格:

ASME CLASS
150  300  600  900
8-60"  (200-1500mm)  12-60"  (300-1500mm)  12-60"  (300-1500mm)  12-48"  (300-1200mm)

对夹凸耳双瓣止回阀结构长短、体积小、重量轻、为阀门安装、搬运、存放及管道布置带来很大便利,并能节省成本。美标双瓣止回阀降低了线震动,为了把线震动降低到最小限度或排除线震动,必须在液流有机会逆流之前尽快关闭止回阀。
